TXB-1 Автоматическая укладка
Пакеты в коробки — автоматически

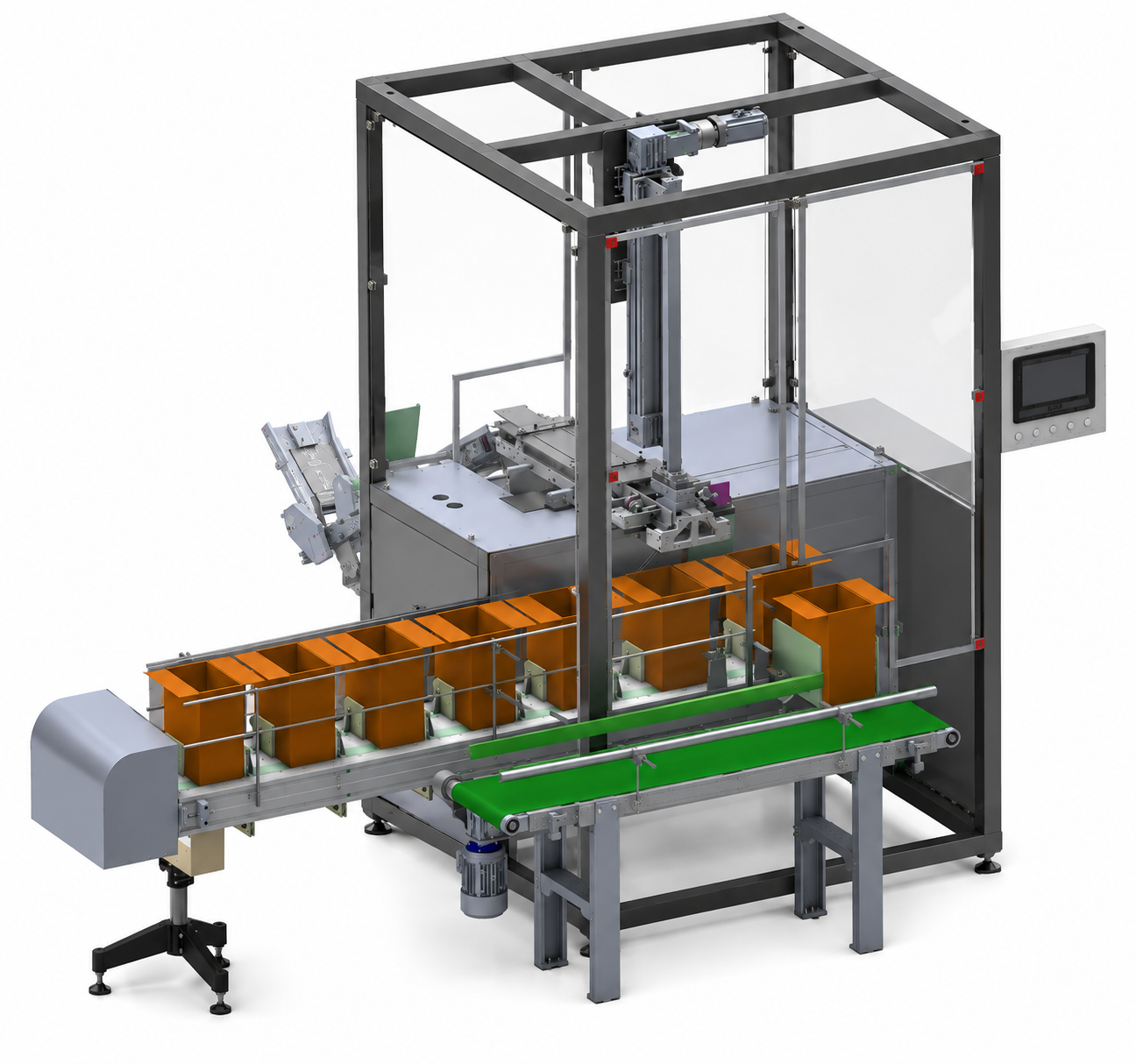

GRINIK TXB-1 принимает пакеты со специями с производственной линии, укладывает заданное количество в коробку и передаёт наполненную коробку на отводной конвейер.
Для автоматизации укладки готовых пакетов после фасовочной линии.
Производительность и совместимость с упаковкой уточняются для вашего продукта и режима подачи.
Польза для производства
Передайте повторяющуюся укладку машине
Меньше ручной перекладки
Машина принимает пакеты и укладывает их в коробку. Оператор контролирует работу и наличие пустых коробок на транспортере.
Заданное наполнение коробки
Количество пакетов задаётся в настройках — от 1 до 30. На экране отображается, сколько пакетов уже уложено.
Сохранённые настройки продукта
Рецепт хранит количество пакетов и параметры укладки. Для повторного выпуска продукции можно выбрать сохранённый набор настроек.
Как работает TXB-1
От пакета с линии до наполненной коробки
В автоматическом режиме машина последовательно принимает продукцию, укладывает её и заменяет заполненную коробку.
- 01 / ПРИЁМ
Принимает пакеты с линии
Приёмный лоток передаёт пакет на наклонный конвейер. Далее пакет поступает к механизму укладки.
- 02 / УКЛАДКА
Наполняет коробку по рецепту
Механизм укладывает пакеты по одному. Цикл повторяется до достижения заданного количества.
- 03 / ВЫВОД
Передаёт готовую коробку дальше
Наполненная коробка выходит на отводной конвейер. На позицию укладки подаётся следующая пустая коробка.
Управление процессом
Все основные настройки — на сенсорном экране
Выбор рецепта и контроль укладки
Оператор видит состояние машины, выбранную программу и количество уложенных пакетов. Параметры продукта сохраняются для следующих запусков.
- Количество пакетов в коробке: от 1 до 30
- Настройка высоты стопки с учётом толщины пакета
- Отображение состояния машины и сообщений об ошибках
- Журнал аварий для диагностики
- Контроль наличия пакета и коробки в рабочем процессе
Основные характеристики
Проверьте совместимость с вашей упаковкой
| Параметр | Значение |
|---|---|
| Назначение | Укладка пакетов со специями в картонные коробки |
| Производительность | До 60 пакетов/мин |
| Максимальный размер пакета | 150 × 200 × 30 мм |
| Размер коробки | 160 × 210 × 300 мм |
| Количество пакетов в коробке | 1–30, настраивается |
| Давление сжатого воздуха | 0,6–0,8 МПа |
| Электропитание | 400 В, 50 Гц |
| Мощность | 4 кВт |
Указаны параметры описанного исполнения. Для другого продукта, пакета или коробки возможность применения согласуется отдельно.
Для работы в составе линии
Приём, укладка и вывод в одном комплексе
Подача продукции
Приёмный лоток, наклонный конвейер и разгонный транспортер передают пакет к узлу укладки.
Перемещение коробок
Транспортер подаёт пустые коробки, а наполненные передаются на отводной конвейер.
Сервис GRINIK
Контакты производителя для вопросов по оборудованию и сервисного сопровождения: телефон и электронная почта.
Гарантийная поддержка
Гарантийный срок — 12 месяцев с приёмки оборудования, но не более 13 месяцев с момента его получения. Объём гарантии, условия и исключения определяются документацией и договором поставки.
Автоматизируйте укладку
Подберём решение под ваши пакеты и коробки
Пришлите фотографии упаковки, её размеры и требуемую производительность. Оценим применимость TXB-1 и подготовим предложение по комплектации и стоимости.
Начать можно с фотографии наполненного пакета и коробки.
Откроется письмо с вопросами для подбора. Добавьте фотографии вашей упаковки перед отправкой.
