BS Series
Робот для обслуживания станков
Передайте роботу извлечение, загрузку и перемещение продукции. Базовая трёхосевая модель GRINIK для термопластавтоматов и станков с ЧПУ.
Подбор по станку, изделию и требуемому циклу.
Показатели зависят от модели. Рабочий цикл и комплектация согласуются под вашу задачу.
Что делает BS Series
Три операции, которые можно передать роботу
Манипулятор перемещает продукцию в трёх плоскостях. Он может выполнять извлечение, загрузку или обе операции — в зависимости от производственного процесса.
Забирает готовое изделие
Извлекает продукцию из станка, в том числе из пресс-формы термопластавтомата, и выводит её из рабочей зоны.
Подаёт продукцию в станок
Перемещает изделие к месту загрузки по заданной траектории. Захват и последовательность действий подбираются под операцию.
Укладывает и передаёт дальше
Переносит продукцию в заданную позицию, укладывает по программе или передаёт на конвейер для следующего этапа.
Польза для производства
Меньше ручных операций. Более предсказуемый процесс.
Освобождает оператора от перекладки
Повторяющиеся перемещения выполняет робот. Оператор может сосредоточиться на контроле процесса и других задачах участка.
Повторяет заданный цикл
Программируемая последовательность движений помогает упорядочить съём и передачу продукции между операциями.
Готовит изделие к следующей операции
Укладка по схеме и согласование с конвейером помогают организовать дальнейшее перемещение продукции.
Возможности комплектации
Настройте робот под своё изделие
Особенности BS Series позволяют связать захват, ориентацию продукции и её передачу в один процесс.
Управление на русском языке
Сенсорный пульт для настройки движений и рабочих программ. Программы можно сохранять в контроллере и на USB-накопителе.
- Проверка программы по шагам и в цикле
- Настройка скорости и торможения движений
- Программируемые схемы укладки продукции
- Подключение к станку через Euromap 67/12 или сигнальный кабель — по согласованию
Модельный ряд
Выберите подходящий размер BS
Сравните нагрузку, ходы осей и время съёма. При подборе нужно учитывать изделие, захват, геометрию станка и доступное пространство.
| Параметр | BS9 | BS12 | BS14 | BS16 | BS18 |
|---|---|---|---|---|---|
| Ход по оси Z, мм | 900 | 1200 | 1400 | 1600 | 1800 |
| Ход по оси X, мм | 400 | 600 | 600 | 700 | 700 |
| Вертикальный ход Y, мм | 900 | 1000 | 1100 | 1200 | 1300 |
| Количество сервоосей | 3 | 3 | 3 | 3 | 3 |
| Максимальная нагрузка, кг | 2 | 3 | 3 | 5 | 5 |
| Время съёма изделия, с | 1,4 | 1,5 | 1,5 | 1,7 | 1,9 |
| Время сухого цикла, с | 4,5 | 5 | 5,5 | 6 | 6,5 |
| Мощность, кВт | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 |
* Вертикальный ход Y модели BS9 необходимо уточнить при подборе. Значения приведены для сравнения моделей; параметры конкретного исполнения подтверждаются в техническом предложении. На телефоне таблица прокручивается в сторону.

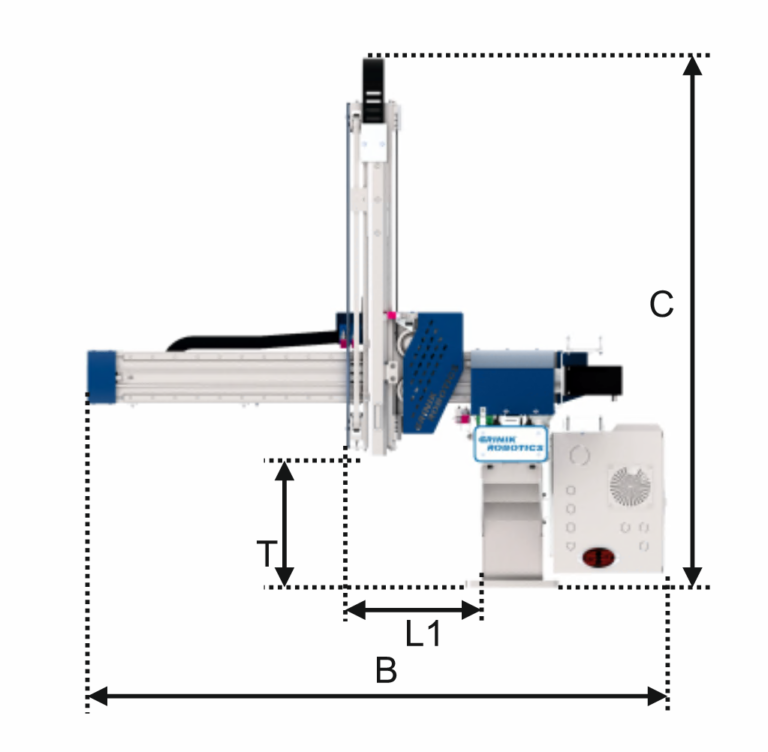

Габаритные схемы
Нажмите на чертёж, чтобы открыть его целиком. Размеры конкретного исполнения уточняются при подборе.
Пришлите модель станка и параметры изделия.

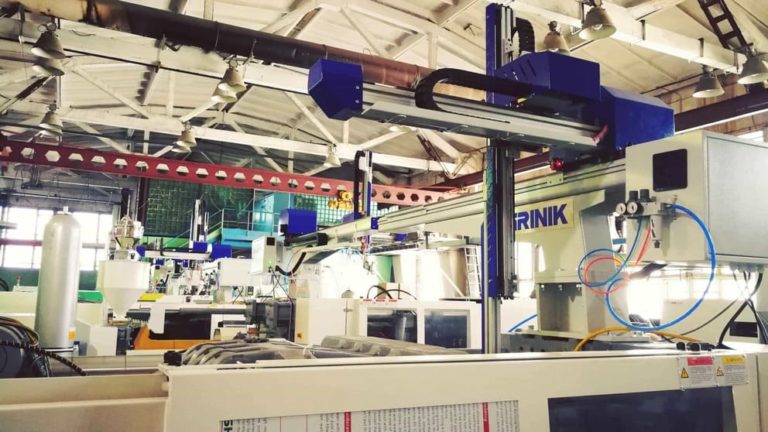

На производстве клиентов
Роботы GRINIK в работе
Примеры размещения манипуляторов над оборудованием и передачи изделий на конвейер.
Видео с производства
Посмотрите роботов в работе
От задачи к комплектации
Что нужно для точного подбора
- 01 / СТАНОК
Модель и рабочая зона
Пришлите модель станка, фотографии места установки и информацию о доступных сигналах подключения.
- 02 / ИЗДЕЛИЕ
Масса, размеры и способ захвата
Понадобятся фото или чертёж изделия, его масса, габариты и требования к ориентации при укладке.
- 03 / ЦИКЛ
Операции и требуемый темп
Опишите, откуда забирать и куда передавать продукцию, какие повороты нужны и за какое время должен выполняться цикл.
Подбор BS Series
Обсудим автоматизацию вашего станка
Отправьте исходные данные. Подберём модель, захват и необходимые опции, подготовим предложение по стоимости.
Не знаете, какая комплектация нужна? Начните с модели станка и фотографии изделия.
Откроется письмо с вопросами для подбора. Добавьте фотографии изделия и станка перед отправкой.
Вопросы перед заказом
BS Series подойдёт к моему станку?
Серия предназначена для обслуживания термопластавтоматов и станков с ЧПУ. Для конкретного станка необходимо проверить зону доступа, ходы осей, место монтажа и интерфейс подключения. Пришлите модель оборудования — подберём подходящее исполнение.
Можно ли только извлекать продукцию или только загружать её?
Да. Назначение BS Series — извлечение и/или загрузка продукции. Набор операций определяется технологическим процессом и согласуется при подборе робота.
Поворот изделия входит в базовую комплектацию?
Поворот и переворот продукции относятся к возможностям с дополнительными осями. Необходимое исполнение и оснастку нужно включить в согласованную комплектацию.
От чего зависит стоимость?
От модели робота, требуемых ходов, захвата, дополнительных осей, числа контуров и объёма интеграции со станком и конвейером. Для расчёта отправьте данные о вашем изделии и процессе.
